单相光伏并网逆变器

时间：2021-10-31 人气：来源：山东合运电气有限公司

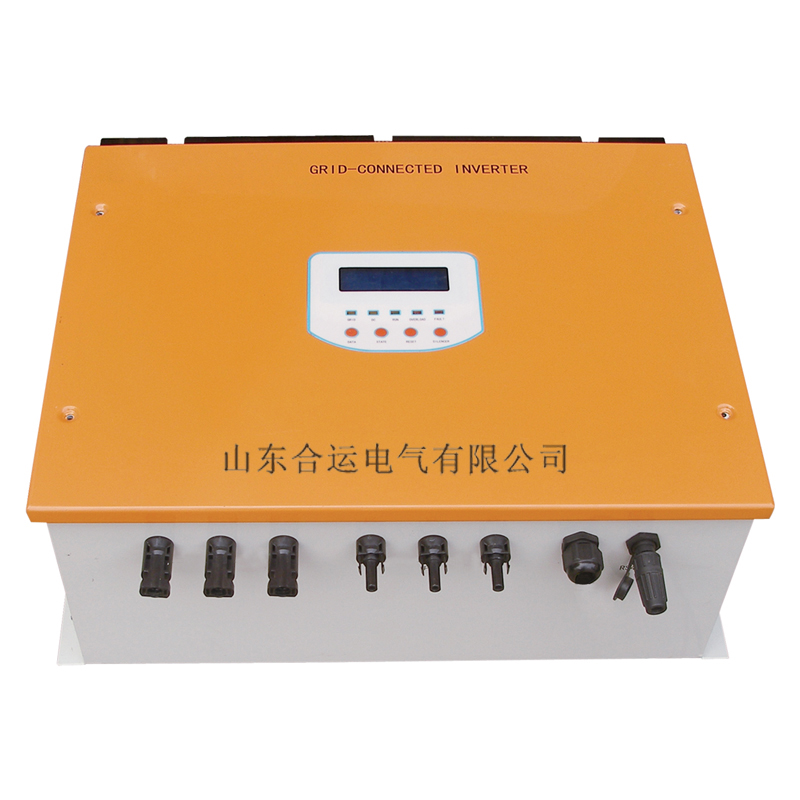

单相光伏并网逆变器(图1)

产品简介：

光伏并网逆变器解决方案适用于家庭光伏发电，提供家庭电器照明等电力供应，剩余电力馈入公共电网，不需要蓄电池。薄膜组件安装时必须接地可选用带隔离变压器HYGL系列产品，晶硅组件无需接地，为提高发电量可选用HYGP系列无变压器型逆变器。

产品特点：

●整机效率高达97%，减少系统投资 ● 先进的最大功率点跟踪技术（MPPT）

● MPPT效率>99% ● 宽电压输入范围

● 完善的保护功能,系统的可靠性更高 ● 安装、操作简便

技术参数：

型号	HYGP3KD	HYGP5KD	HYGP10KS	HYGP20KS	HYGP30KS	HYGP50KS
最大直流输入电压	800Vdc
MPPT范围@最佳工作点电压	350Vdc～650Vdc@560Vdc
最多输入路数	2路				4路
最大输入电流	7A	14A	27.5A	55A	82A	137A
额定交流输出功率	3KW	5KW	10KW	20KW	30KW	50KW
最大交流输出功率	3.6KW	6KW	11KW	22KW	33KW	55KW
电流谐波THDi	<4%（额定功率时）
功率因数	>0.99
最大效率	97.3%		97.5%
欧洲效率	96%
允许电网电压范围	180Vac～256Vac		310Vac～450Vac
允许电网频率范围	47.5Hz～51.5Hz
夜间自耗电	<0W
自动投运条件	直流输入及电网满足要求，逆变器自动运行
断电后自动重启时间	5min(时间可调)
保护功能	极性反接保护、短路保护、孤岛效应保护、过热保护、过载保护、接地故障保护等
通讯接口	RS485/RS232/GPRS/以太网
工作温度	－25℃～＋55℃
相对湿度	0～95%，不结露
海拔高度	≤2000米 (超过2000米需降额使用)
冷却方式	自然风冷		强制风冷
噪音	≤60dB
防护等级	IP65
