三相光伏并网逆变器

时间：2021-10-31 人气：来源：山东合运电气有限公司

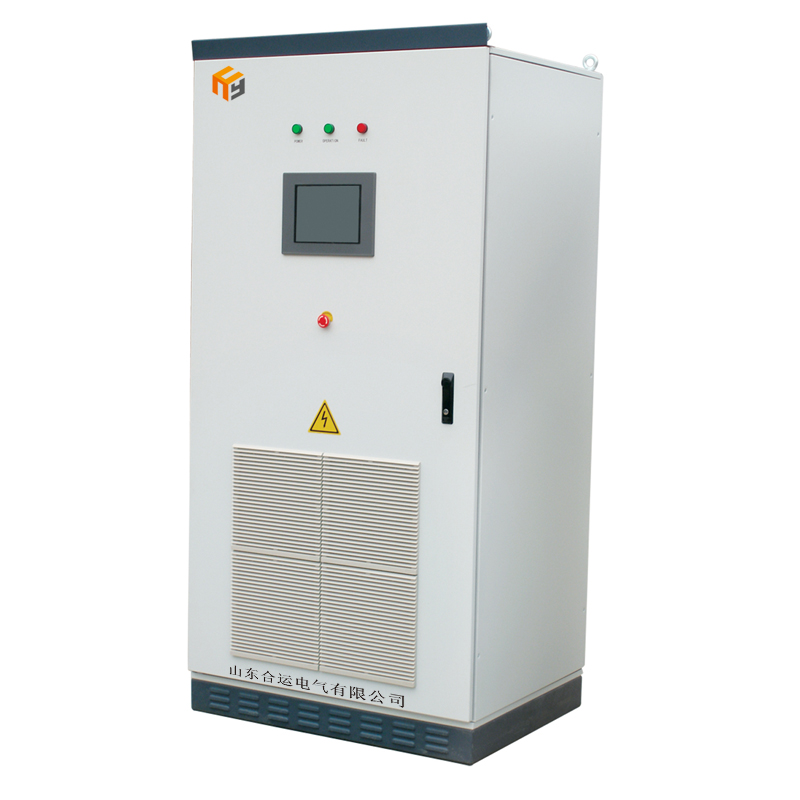

三相光伏并网逆变器(图1)

产品简介：

集中式光伏逆变器的特点就是把多路电池组串构成的方阵集中接入到一台大型的逆变器中。一般是先把若干个电池组件串联在一起构成一个组串，然后再把所有组串通过直流汇流箱汇流，并通过直流汇流箱集中输出一路或几路后输入到集中式并网逆变器中，当一次汇流达不到逆变器的输入特性和输入路数的要求时，还要进行二次汇流。

适用于工厂、学校、机关等大面积屋顶光伏发电，提供单位电力供应，自发自用，剩余电力馈入公共电网，不需要蓄电池。

产品特点：

●采用美国TI公司DSP芯片进行控制

● 高转换效率

● 先进的最大功率点跟踪技术（MPPT）

● MPPT效率＞99％

● 宽电压输入范围

● 扰动检出技术，实现反孤岛运行控制

● 完善的保护功能，系统的可靠性更高

● 纯正弦波输出，自动同步并网，电流谐波含量小，对电网无污染、无冲击

● 配备RS485/RS232、以太网、GPRS（可选）接口，实现远程数据采集和监视

技术参数：

型号	HNSG 100KS	HNSG 150KS	HNSG 250KS	HNSG 300KS	HNSG 500KS	HNSG 250KTL	HNSG 500KTL
隔离方式	工频变压器隔离					无隔离变压器
最大直流输入功率	110KWp	170KWp	275KWp	330KWp	550KWp	275KWp	550KWp
最大直流输入电压	800Vdc	900Vdc
最大功率点跟踪（MPPT）范围@最佳工作电压	450Vdc～820Vdc@595Vdc
推荐光伏组件电压@串数	35V左右@17串
电池板连接方式	接线端子
最大输入电流	245A	368A	600A	735A	1200A	625A	1200A
额定交流输出功率	100KW	150KW	250KW	300KW	500KW	250KW	500KW
最大交流输出功率	110KW	170KW	275KW	330KW	550KW	275KW	550KW
电流谐波THDi	<3%（额定功率时）
功率因数	>0.99
最大效率	96.5%	97.3%				98%
欧洲效率	95.2%	96.7%				97%
允许电网电源范围	310Vac～450Vac					210Vac～310Vac
允许电网频率范围	47.5Hz～51.5Hz
夜间自耗电	<100W
自动投运条件	直流输入及电网满足要求，逆变器自动运行
断电后自动重启时间	5min(时间可调)
保护功能	极性反接保护、短路保护、孤岛效应保护、过热保护、过载保护、接地故障保护等
通讯接口	RS485/RS232/GPRS/以太网
工作温度	－25℃～＋55℃
相对湿度	0～95%，不结露
海拔高度	≤2000米(超过2000米需降额使用)
冷却方式	强制风冷
噪音	≤60dB
防护等级	IP20（室内）
