数据中心采用的UPS电源系统设计规划

时间：2022-03-12 人气：来源：山东合运电气有限公司

对于数据中心的供电系统解决方案而言，不仅要考虑提高供电系统的可利用率，也要为突发情况做好规划。因此ups电源系统的设计与规划显得尤为重要。

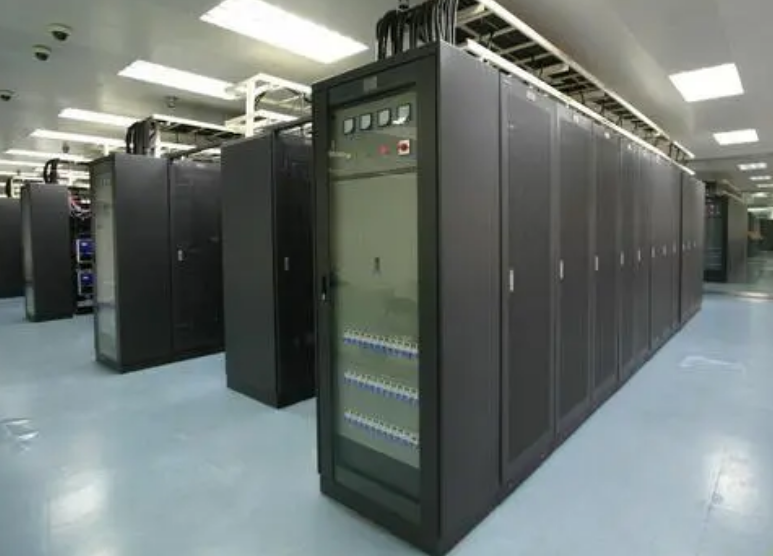

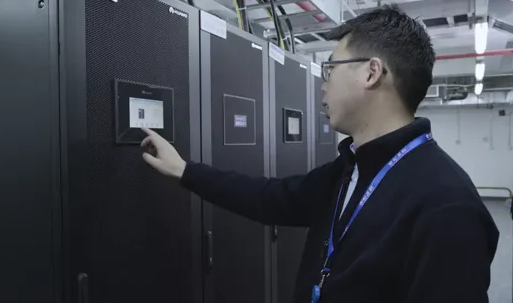

数据中心机房电力系统检查

按照TIA-942所推荐的供电系统可利用率的分类标准，可分为Tier-4级、Tier-3级、Tier-2级和Tier-1级。Tier-4级供电系统是由两路UPS所组成的2N型供电系统来向IT设备供电，它能确保负载”永不停电”，具备故障容错功能，其可利用率最高，适用于中大型的高端数据中心。Tier-3级供电系统是由1路市电+1路UPS/HVDC所组成的2N型供电系统来向IT设备供电，它使负载的供电系统具有可在线维护特性，其可利用率次之，适用于中大型的中端数据中心; Tier-2级供电系统是由N+1台UPS所组成的冗余供电系统来向IT设备供电，适用于中小型数据中心; Tier-1级供电系统是单机系统，其可利用率最低，适用于小型机房。

举例：某数据中心设计每个机房模块机柜200个，容量为3KW/个。

IT设备负荷计算如下表：

序号	用电设备名称	设备功率KW	需要系数	功率因数
1	1#机房IT设备	600	1	0.95
2	2#机房IT设备	600	1	0.95
3	合计	1200

备注：为了能够完全与供应电源兼容，输入功率因数需要接近1

根据IT设备负荷计算进行UPS选型，UPS容量按照2N方式配置，选型计算如下表：

序号	UPS设备名称	IT设备有功功率KW	UPS设备选型	UPS设备负荷率
1	1#机房UPS	600	4X400KVA	41.67%
2	2#机房UPS	600	4X400KVA	41.67%

备注：高冗余度的UPS系统其设计额定负荷水平通常在40%～50%之间

UPS设备选型为在线双变换式，采用空间矢量调制及全数字化控制技术。共分为两组，每组配置为4台400KVA UPS并机运行，第一组UPS为1#、2#机房IT设备A路供电，第二组UPS为1#、2#机房IT设备B路供电，正常运行时每组UPS各承担50%，当一组UPS故障时由另一组UPS承担全部负荷。

关于数据中心采用的UPS电源系统设计规划，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多数据中心电源系统,UPS电源系统的设计,UPS电源规划相关知识。
