线性电源与开关电源区别有哪些

时间：2022-02-24 人气：来源：山东合运电气有限公司

线性电源与开关电源的区别主要表现在四个方面：即工作原理、主要特点、工作精度、应用途径。本次科普一下两者间的区别，仅供参考学习。

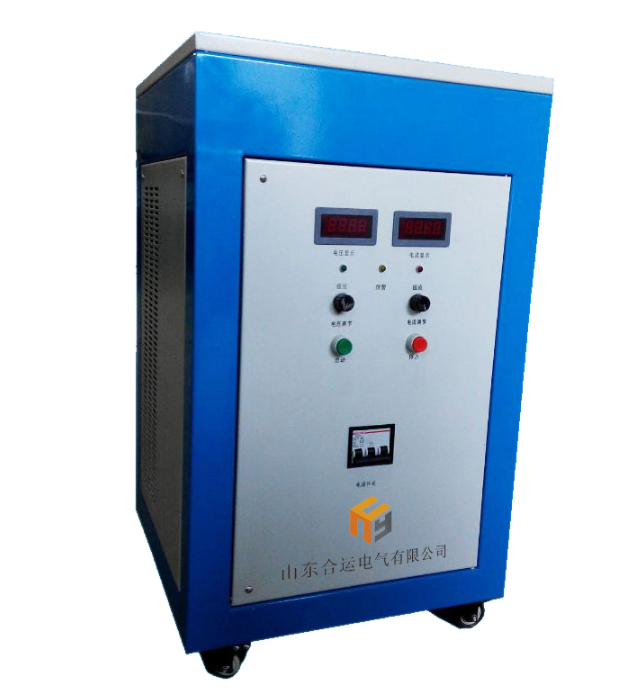

线性电源展示图

两者的工作原理不同

线性电源的电压反馈电路是工作在线性(放大)状态，开关电源是指用于电压调整的管子工作在饱和和截止区，即开关状态的。

线性电源一般是将输出电压取样然后与参考电压送入比较电压放大器，此电压放大器的输出作为电压调整管的输入，用以控制调整管使其结电压随输入的变化而变化，从而调整其输出电压，但开关电源是通过改变调整管的开和关的时间即改变占空比来改变输出电压的!

两者主要特点的区别

较开关电源线性电源技术很成熟，制作成本较低，可以达到很高的稳定度，波纹较小，自身的干扰和噪声都比较小，但因为工作在工频(50Hz),变压器的体积比较大,效率偏低(一般满载工作的效率只有80%左右)整体体积较大，显得较笨重.且输入电压范围要求高;

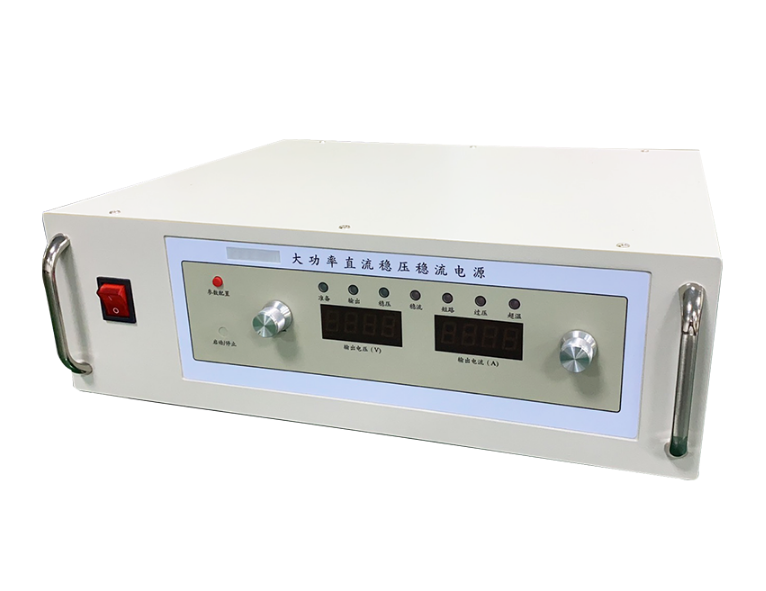

开关电源展示图

而开关电源是工作的高频状态,变压器的体积比较小,相对比较轻便,但是输出纹波较线性电源要大,但因结构简单,成本低,效率高(市面上的开关电源的效率也可达90%以上)在很多场合已经替代了线性电源,是未来电源发展的趋势。

两者工作精度的区别

线性电源精度好(优于开关电源或可控硅电源1—3个数量级)，适用多种场合。

开关电源与线性电源应用途径有所不同

线性电源以其精度高，性能优越而被广泛应用。开关电源因省去了笨重的工频变压器而使体积和重量都有不同程度的减少，减轻，也被广泛地应用在许多输出电压、输出电流较为稳定的场合。

关于线性电源与开关电源区别有哪些，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多开关电源与线性电源的不同相关知识。
