变频电源线路敷设与信号的处理知识讲解

时间：2021-12-10 人气：来源：山东合运电气有限公司

对于变频电源线路敷设与信号的处理是个比较常规的技术性问题，合运电源根据常年经验积累认为可以从一下六点来进行分析。

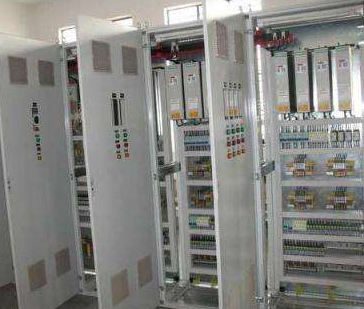

变频电源线路敷设与信号的处理知识讲解(图1)

1、变频电源信号线及控制线应选用屏蔽线，这样对防止干扰有利。当线路较长时，例如距离跃100 m，导线截面应放大些。信号线及控制线不要与动力线放置在同一电缆沟或桥架中，以免相互干扰，穿管放置，这样更合适。

2、传输信号以选用电流信号为主，因电流信号不容易衰减，亦不容易受干扰。实际应用中传感器输出的信号是电压信号，可以通过变换器将电压信号变换成电流信号;电流信号有所波动的话，可用电流调理器予以解决。

3、变频电源闭环控制一般都是正作用的，即输入信号大，输出量亦大(例如中央空调制冷工作时及一般压力、流量、温度等控制时)。但亦有反作用的，即输入信号大，输出量反小(例如中央空调在制热工作时以及供热站的取暖热水泵)。

4、在闭环控制时能选用压力信号的，就不要选用流量信号。这是因为压力信号传感器价格低，安装容易，工作量小，调试方便。但工艺过程有流量配比要求的，且要求准确时，那就必须选用流量控制器，并根据实际的压力、流量、温度、介质、速度等来选用合适的流量计(例如电磁式、靶式、涡街式、孔板式等)。

5、变频电源内置的PLC、PID功能适合用于信号变动量较小、较稳定的系统。但由于内置的PLC、PID功能在工作时只调时间常数，所以难以得到较为满意的过度过程要求，而且调试比较费时。

另外这种调节不是智能的，故一般不经常采用，而是选用外置的智能化的PID 调节器。工作时有PV(运行值)指示，又是智能化，保证具有佳的过渡过程条件，使用较为理想。关于PLC，可按控制量的性质、点数、数字量、模拟量、信号处理等要求，选用外置PLC 的各种品牌，

6、信号变换器在变频电源外围电路中亦被经常用到，一般由霍尔元件加电子线路组成。按信号变换和处理方式可分为电压变电流、电流变电压、直流变交流、交流变直流、电压变频率、电流变频率、一进多出、多进一出、信号叠加、信号分路等各种变换器。

关于变频电源线路敷设与信号的处理知识讲解，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多变频电源线路敷设,变频电源信号处理相关知识。
