不间断电源工作原理及功能要求

时间：2021-11-21 人气：来源：山东合运电气有限公司

在一些负荷等级要求较高的场合，常用的电源是UPS不间断电源，多用于不能停电的设备，如通信系统、计算机系统、监控系统、DCS系统、医疗系统手术室、工业上重要的电动阀门等。不间断电源应用范围越来越广，那么不间断电源是如何组成的，它的工作原理又是什么呢？合运电源厂家带您了解它。

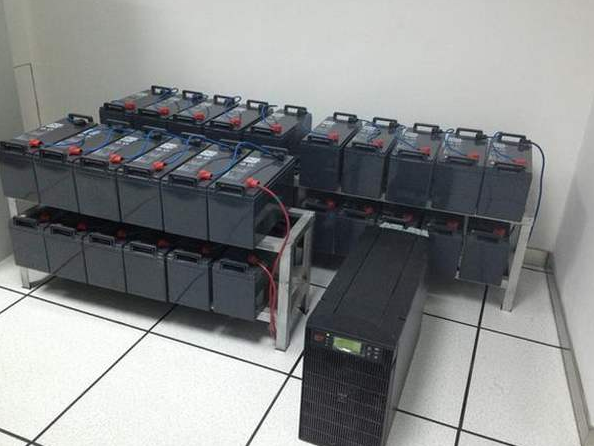

通讯机房的不间断电源组

UPS电源的组成和工作原理

不间断电源一般由整流器、电池、逆变器、静态开关和控制系统组成。通常采用在线式UPS。它首先将市电输入的交流电源变成稳压DC电源，供应电池和逆变器，然后通过逆变器再次变成稳定、纯净、优质的交流电源。它可以完全消除输入电源中可能出现的任何电源问题(电压波动、频率波动、谐波失真和各种干扰)。

不间断电源的功能要求

1. 使用市电旁路时，逆变器的频率和相位应与市电锁同步。

2. 对于三相输出的负不平衡，最大一相和最小一相负载的基波均方根电流之差不应超过不间断电源额定电流的25%而且最大线电流不超过其额定值。

3. 三相输出系统检测电压的不平衡系数(负序分量对于正序分量)不得超过5%，输出电压的总波形失真度不得超过5%。(单相输出允许10%)

关于不间断电源工作原理及功能要求，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多不间断电源的组成,不间断电源的原理,不间断电源的功能要求相关知识。
