电路符号

时间:2022-11-21 人气: 来源:山东合运电气有限公司

  电路符号(英语:electronic symbol),是一种用来绘制电路图时,代表不同的电子器件的图像符号。例如:电线,电池、电阻、晶体管。这些符号曾经因国家而异,但今日大多已国际标准化。有些符号,像是真空管,成为几乎灭绝,不再使用的技术。


标准符号


  在电路图符号的标准也有数个,依地区而异,有些微差异。目前的国际标准是IEC 60617。


  •   IEC 60617-Graphical Symbols for Diagrams

  •   IEEE 315-Graphic Symbols for Electrical and Electronics Diagrams(Including Reference Designation Class Designation Letters)

  •   ANSI Y32.2

  •   CNS 3-10-工程制图(电机电子制图符号)

  •   DIN EN 60617-Graphische Symbole für Schaltpläne(旧的标准DIN 40700/DIN 40900已作废)

  •   GB/T 4728-电气简图用图形符号

  •   JIS C 0617-电気用図记号(旧的标准C 0301已作废)

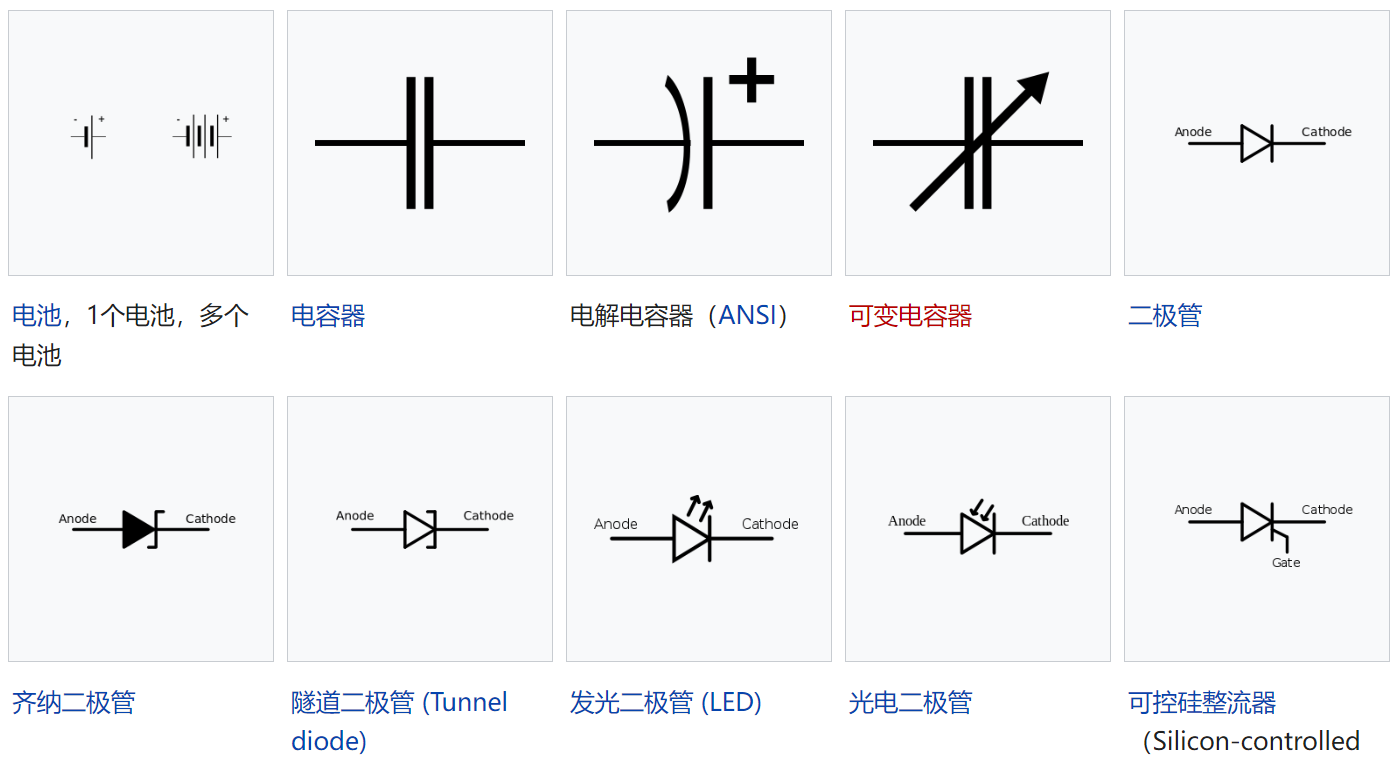

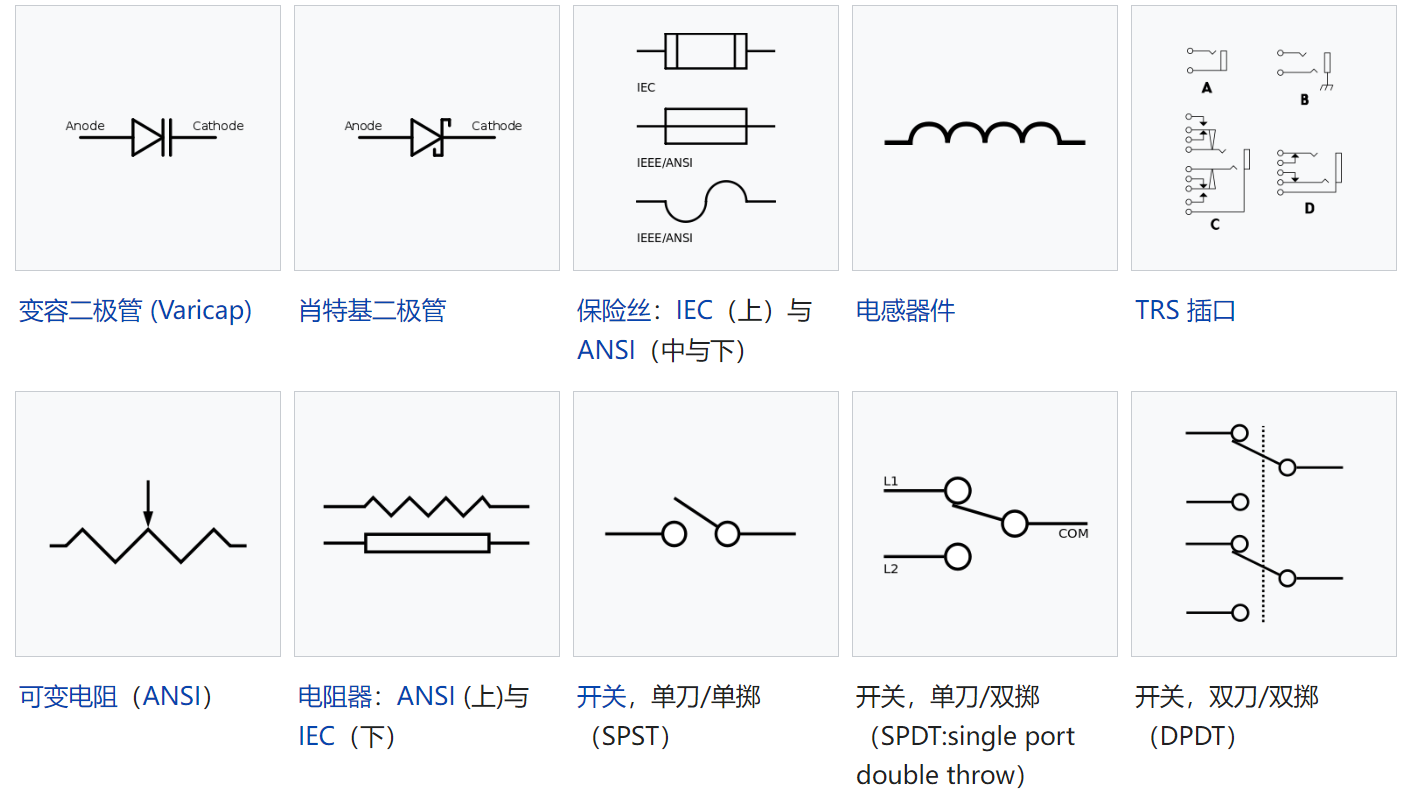

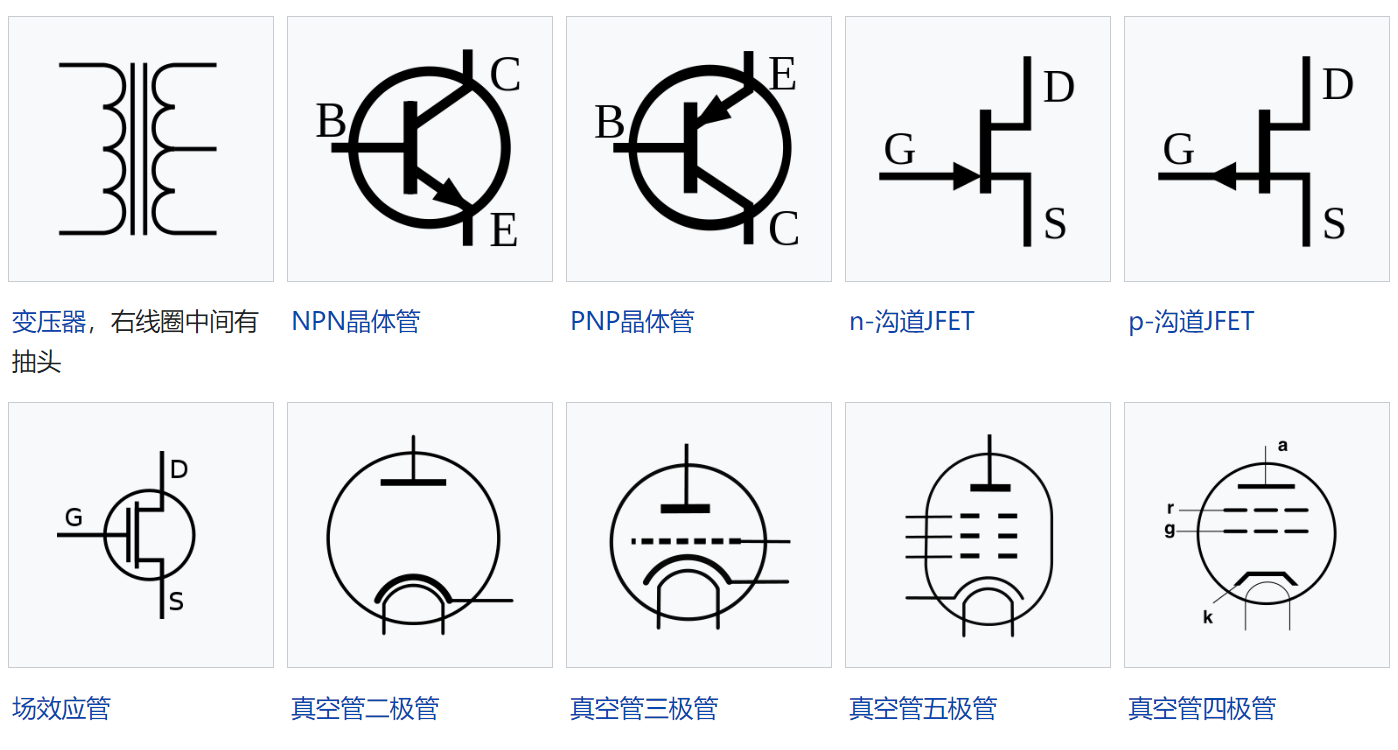

通用的电路符号图库



关于电路符号,小编为大家就分享这些。欢迎联系我们合运电气有限公司,以获取更多相关知识。
