铁损
时间：2022-11-19 人气： 来源：山东合运电气有限公司
铁损（iron loss，也称作core loss）是指像变压器、电感器、交流马达及交流发电机等有导磁体（以下简称为铁芯）的电机设备中，因导磁体受到变动磁场的影响，在铁芯中损耗的部分能量，损耗的能量会以热的方式散失，有时则是以噪音的方式散失。
铁损可分为磁滞损（Hysteresis losses）、涡流损（Eddy-current losses）及异常损（Anomalous losses）3种。
磁滞损
当通过铁芯的磁场改变时，铁芯材料的磁化强度会变化，因为磁畴壁的移动，造成其中微小磁畴的膨胀及收缩。不过磁畴壁在移动时，会受到晶体缺陷的影响而卡住，最后磁畴壁仍会移动，但是会发热，即为磁滞损。

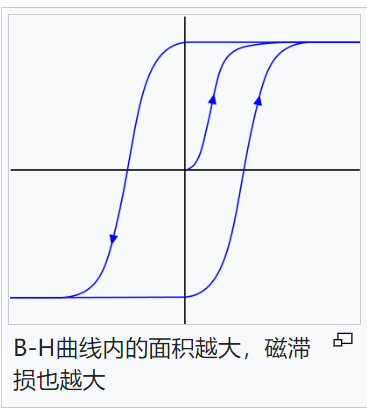

磁滞损可以从材料的B-H曲线中看出，B-H图为一封闭的曲线，磁场变化一个周期时，单位体积材料的磁滞损即为磁滞圈内的面积，若交流磁场大小不变，每一周期的能量损失为定值，此时磁滞损和频率成正比。
{\displaystyle W=\int{\left(nA_{c}{\frac{dB(t)}{t}}\right)\left({\frac{H(t)l_{m}}{n}}\right)dt}=(A_{c}l_{m})\int{HdB}}{\displaystyle W=\int{\left(nA_{c}{\frac{dB(t)}{t}}\right)\left({\frac{H(t)l_{m}}{n}}\right)dt}=(A_{c}l_{m})\int{HdB}}
{\displaystyle P_{H}=(f)(A_{c}l_{m})\int{HdB}}{\displaystyle P_{H}=(f)(A_{c}l_{m})\int{HdB}}
涡流损
若铁芯为导体，因为电磁感应，磁场的变化会感应在导体内循环的电流，称为涡电流。涡电流和磁场垂直。涡电流的能量会因为铁芯材料的电阻而发热耗散，涡流损和电流循环面积的大小成正比、和材料的电阻率成反比。

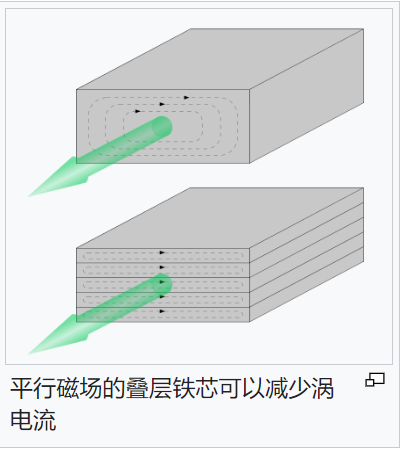

若铁芯是由薄的叠层组成，中间又有绝缘的涂层，可以减少涡流损。
调整铁芯材料也可以减少涡流损，一种是使用导磁但不导电的材料，例如铁氧体，若使用加硅的电工钢（矽钢），钢的电阻率明显上升，也可以减少涡流损。
异常损
异常损包括磁滞损及涡流损以外的损失，也可以描述成磁滞圈因为频率而加大。异常损的物理机制包括移动磁畴壁时局部的涡流损。
关于铁损，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多相关知识。
