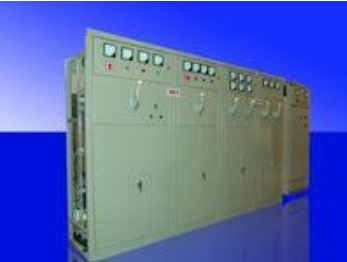

  PGL型交流低压配电屏(以下简称配电屏),适用于发电厂、变电站、厂矿企业中作为交流50Hz,额定电压380V及以下的低压配电系统中动力、配电、照明之用。本配电屏户内安装,为开启式双面维护的低压配电装置。

简介


  配电屏基本结构采用薄钢板及角钢焊接组合而成。屏前有门。屏面上方有仪表板,为可开启的小门,可装设指示仪表,维护方便。组合并列拼装的屏,屏间加有隔板,减少了事故扩大的可能。主母线安装在屏后上方,并设有母线防护罩,以防止上方坠落金属物而引起主母线短路。

  配电屏具有良好的保护接地系统,主接地点焊接在骨架的下方,仪表门也有接地点与壳体互连。中性母线装置在屏下方的绝缘子上。

  多屏并列时,始端屏与终端屏的左右两侧,可加装防护板。

  配电屏屏宽尺寸400、600、800mm和1000mm四种,每一个屏都可作为一个独立单元,并且能以屏为单元组成各种不同的方案。

分类



  产品类别GCS型低压配电柜是两部联合设计组根据广大电力用户及设计单位的要求设计研制的产品,符合国情,具有较高技术性能指标,能够适应电力市场发展需要。低压配电柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业,作为输电、配电及电能转换之用。产品符合IEC439-1,GB7251.1-1997《低压成套开关设备》的标准规定。低压配电柜通过了国家3C认证。


  GCS型低压配电屏

  GCK(L)低压配电柜


GCS型低压配电屏GCK(L)低压配电柜应用

  一、GCS型低压配电屏是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压配电屏。该低压配电屏目前已被电力用户广泛选用。低压配电屏适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)Hz、额定工作电压为380V(400)、(660),额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。低压配电屏的设计符合下列标准IEC439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》


  二、型号和含义


  三、使用环境条件周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不得高于+35℃。超过时,需根据实际情况降容运行。户内使用,使用地点的海拨高度不得超过2000m。周围空气相对湿度在最高温度为+40℃时不超过50%,在低温度时允许有较大的相对湿度:如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响。低压配电屏安装时与垂直面的倾斜度不超过5°,且整组柜列相对平整(符合GBJ232-82标准)。低压配电屏应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。用户有特殊要求时,可以与制造厂协商解决。


  四、主要技术参数基本技术参数


  五、低压配电屏特点提高转接件的热容量,较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。功能单元之间、隔室之间的分隔清晰、可靠,不因某一单元的故障而影响其它单元工作,使故障局限在最小范围。母线平置式排列使低压配电屏的动、热稳定性好,能承受80/176kA短路电流的冲击。MCC柜单柜的回路数量多到22回,充分考虑大单机容量发电,石化系统等行业自动化电动门(机)群的需要。低压配电屏与外部电缆的连接在电缆隔室中完成,电缆可以上下进出。零序电流互感器置电缆隔室内,使安装维修方便。同一电源配电系统,可以通过限流电抗器匹配限制短路电流,稳定母线电压在一定的数值,还可部分降低对元器件短路强度的要求。抽屉单元有足够数量的二次接插件(1单元及以上为32对,单元为20对。),可满足计算机接口和自控回路对接点数量的要求。六、使用注意事项低压配电屏为不靠墙安装,正面操作,双面维修的低压配电柜。柜的维修通道及柜门,必须是考核合格的专业人方可进入或开启进行操作、检查和维修。空气断路器、塑壳断路器经过多次分、合,特别是经过短路分、合后,会使触头局部烧伤和产生碳类物质,使接触电阻增大,应按断路器使用说明书进行维护和检修。经过安装和维修后,必须严格检查各隔室之间、功能单元之间的隔离状况,以确保本低压配电屏良好的功能分隔性,防止出现故障扩大。七、产品安装后投运前的检查与试验检查柜面漆或其它覆盖材料(如喷塑)有否损坏,柜内是否干燥清洁。电器元件的操作机构是否灵活,不应有卡涩或操作力过大现象。主要电器的主辅触头的通断是否可靠、准确。抽屉或抽出式机构抽拉应灵活、轻便、无卡阻和碰撞现象。抽屉或抽出式结构的动、静触头的中心线应一致,触头接触应紧。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确,闭锁或解除均应可靠。相同尺寸的抽屉应能方便的互换,无卡阻和碰撞现象。抽屉与柜体间的接地触头应接触紧密,抽屉当推入时,抽屉的接地触头经主触头先接触,拉出时接地触头比主触头后断开。仪表的刻度整定、互感器的变比及极性应正确无误。熔断器的熔芯规格应符合工程设计的要求。保护的额定值及整定应正确,动作可靠。用1000兆欧表测量绝缘电阻值不得低于1mΩ。各母线的连接应良好,绝缘支撑件、安装件及其它附件安装应牢固可靠。


特点


  GGD型交流低压配电柜适用于发电厂、变电站厂矿企业等电力用户,作为交流50赫,额定工作电压380V,额定工作电流至315A的配电系统中,作为动力照明及配电设备的电能转换,分配与控制之用。

  GGD型交流低压配电柜是根据能源部主管部门,广大电力用户及设计部门的要求,本着安全、经济、合理、可靠的原则而设计的新型低压配电柜,产品具有分断能力高、动力稳定性好、结构新颖、合理、电气方案切合实际、系列性、适用性强、防护等特点。可作为更新换代的产品使用。GGD型配电柜符合IEC439《低压成套开关设备和控制设备》,GGD7231《低压成套开关设备》等标准。


关于配电屏,小编为大家就分享这些。欢迎联系我们合运电气有限公司,以获取更多相关知识。
