短路电感

时间:2022-10-24 人气: 来源:山东合运电气有限公司

  短路电感,(英文:Short-circuit inductance)是,变压器的初级线圈或次级线圈的其中一方使其短路,从另一方测得的电感。一般多称为漏电感(或漏感)。但漏电感的用语在电机电子工程师学会及相关书籍中,指的是初级线圈或次级线圈的一方互为交链(magnetic flux linkage),另一方的线圈未交链的磁通(漏磁通或自磁通)所产生的电感,短路电感成为惯用的漏电感的说法,故导致混乱。

测量短路电感


Messung_der_Leckage.gif  例如根据日本的JIS,JIS C6435,使变压器的一方线圈短路,借由Bridge电路测量的数值为漏电感,这并不称为短路电感。这是根据工业会提出的说法,因漏电感已成为惯用语,所以多数的同业工业会刊物中也当作是标准的用语。另外漏电感也在专利明细书中多被使用,而短路电感几乎未被使用。短路电感或漏电感一般多记载为Le,而根据JIS C6435,JIS C5321则为Ls。而为了与励激电感的Ls有所区分,所以记载为Lts。再者,台湾,中国,德国则多记载为Kurzschlussinduktivität的缩写Lk,英文则为Short-circuit inductance的缩写Lsc。

JIS C5602用语的定义



  JIS C5602中用语的定义,则将短路电感与漏电感区分。漏电感与电机电子工程师学会及其他书籍的定义相同。也就是JIS C6435与JIS C5602的用语的定义不同。


补充

  工业会的漏电感Lk1,Lk2中,耦合系数为k,初级线圈的自感为L1,次级线圈的自感为L2,则

  {\displaystyle L_{\mathrm{k1}}=(1-k^{2})\cdot L_{\mathrm{1}}\,}L_{{{\mathrm{k1}}}}=(1-k^{2})\cdot L_{{{\mathrm{1}}}}\,

  {\displaystyle L_{\mathrm{k2}}=(1-k^{2})\cdot L_{\mathrm{2}}\,}L_{{{\mathrm{k2}}}}=(1-k^{2})\cdot L_{{{\mathrm{2}}}}\,

  该短路电感的数值是确定谐振变压器中的磁相位同步耦合的谐振频率和无线电力传输的重要参数。

电机电子工程师学会的定义

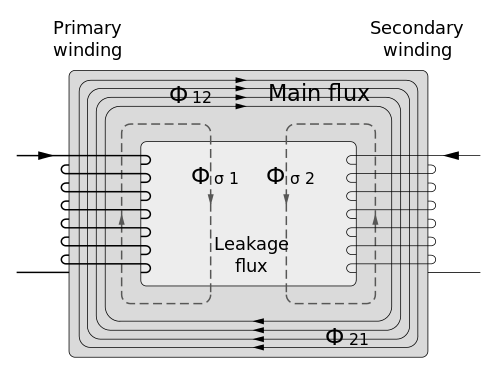

500px-Transformer_Flux.svg.png  电机电子工程师学会的用语中有短路阻抗,短路电抗等,但无短路电感。漏电感的用语在电机电子工程师学会等书籍中指的是变压器或电动机的用语。变压器的互磁通(或主磁束)[6](Φ12或Φ21)及漏磁通[7]所构成。仅在初级线圈交链的磁通称为初级侧漏磁通Φσ1,仅在次级线圈交链的磁通称为次级侧漏磁通Φσ2,两者的漏磁通所产生的电感,初级侧漏电感为Le1,次级侧漏电感为Le2。这与JIS C5602记载的漏电感一致,与JIS C6435测量法中的所测得的漏电感数值不一致。

补充

  电机电子工程师学会等书籍中的漏电感Le1,Le2中,耦合系数为k,初级线圈的自感为L1,次级线圈的自感为L2,则

  {\displaystyle L_{\mathrm{e1}}=(1-k)\cdot L_{\mathrm{1}}\,}L_{{{\mathrm{e1}}}}=(1-k)\cdot L_{{{\mathrm{1}}}}\,

  {\displaystyle L_{\mathrm{e2}}=(1-k)\cdot L_{\mathrm{2}}\,}L_{{{\mathrm{e2}}}}=(1-k)\cdot L_{{{\mathrm{2}}}}\,

  这个定义的漏电感与短路电感Lk1,Lk2的关系是

  {\displaystyle L_{\mathrm{k1}}=(1+k)\cdot L_{\mathrm{e1}}\,}L_{{{\mathrm{k1}}}}=(1+k)\cdot L_{{{\mathrm{e1}}}}\,

  {\displaystyle L_{\mathrm{k2}}=(1+k)\cdot L_{\mathrm{e2}}\,}L_{{{\mathrm{k2}}}}=(1+k)\cdot L_{{{\mathrm{e2}}}}\,


关于短路电感,小编为大家就分享这些。欢迎联系我们合运电气有限公司,以获取更多相关知识。
