电子元件

时间:2022-10-22 人气: 来源:山东合运电气有限公司

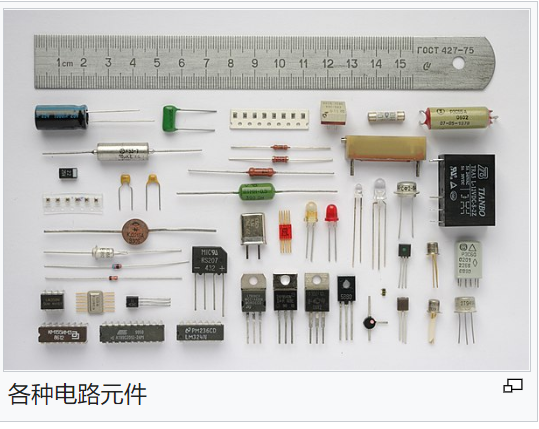

  电子元件(electronic component)又称电子组件电子器件(electronic device)、电路元件(circuit element),是电子电路中的基本元素,通常是个别封装,并具有两个或以上的引线或金属接点。电子元件须相互连接以构成一个具有特定功能的电子电路,例如:放大器、无线电接收机、振荡器等;而连接电子元件常见的方式之一是焊接到印刷电路板上。微信截图_20221022004319.png

  电子元件也许是单独的封装,称为离散元件电阻器、电容器、电感器、晶体管、二极管等);或是将多重电子元件与电路以集中且小型化的方式,制造在半导体晶圆表面上,形成各种不同复杂度的群组,称为集成电路(运算放大器、排阻、逻辑门等)。

元件分类


  为了保持电子元件运作的稳定性,通常将它们以合成树脂(Resin dispensing)包覆封装,以提高绝缘与保护不受环境的影响。

  元件也许是被动或主动的(passive or active):

  •   被动元件(Passive components)是一种电子元件,在使用时它们没有任何的增益或方向性。[2]在电路分析(Network analysis)时,它们被称为电力元件(Electrical elements)。

  •   主动元件(Active components)是一种电子元件,相对于被动元件所没有的,在使用时它们有增益或方向性。它们包括了半导体器件与真空管。

导线或电线

  有连接口或终端在尽头的电线

  •   电源线(Power cord)

  •   软线(Patch cord)

  •   示波器探棒(Test lead)

端子

  •   端子(Terminal)复合词中简称“端”,或有时俗称“接头”,是电网络的出端或入端,也是电路元件、电路、电网与其他电路元件、电路、电网相互连接的点。

连接器

  用于电路连接的装置

  •   电子连接器(Connector)

  •   讯号插座(Socket)

  •   端子台(Screw terminal,Terminal Blocks)

  •   讯号接头(Header)

  •   (Closed)

开关

  能够控制电路的开路或闭路的电子元件

  •   开关(Switch)-手动操作的开关

  •   Keypad-一群按钮开关的集合(例如只能输入数字的小键盘)

  •   继电器(Relay)-电流操作的开关。它是一种电磁元件,有别于固态继电器(Solid State Relay)。

 电磁开关

  •   自动调温器(Thermostat)-温度致动的开关

  •   断路器(Circuit Break)-过电流致动的开关

  •   限位开关(Limit Switch)-机械式的启动开关

  •   水银开关(Mercury Switch)

  •   离心开关(Centrifugal Switch)

  •   轻触开关(Tact Switch)

  •   滑动开关(Slide Switch)

  •   指拨开关(拨码开关)(Dip Switch)

  •   微动开关(Micro Switch)

  •   键盘开关(Keyboard Switch)

  •   拨动/翘板开关(Toggle/Rocker Switch)

  •   按钮开关(Push Switch)

  •   检测开关(Detector Switch)

电阻

  电阻类的电子元件

  1.   参见下方“感测器”段落中的电阻,用于环境检测

  2.   参见下方“保护装置”段落中的电阻,用于限制电流或电压

  •   电阻器(固定电阻)(Resistor)-固定的电阻值

  •   电阻网络(Resistor Network)

  •   微调器-小型可变电阻器

  •   可变电阻-可变的电阻值

  •   加热器-电热元件(Heating Element)

  •   电热线(Resistance Wire)-高电阻材质的线,近似于加热元件

  •   光敏电阻(Photoresistor)-光线强弱改变电阻值

  •   热敏电阻(Thermistor)-温度改变电阻值

  •   压敏电阻(Varistor)-变压电阻值

保护装置

  在过高的电压或电流之中保护电路的被动元件

  1.   虽然这些元件,在技术上属于电线、电阻或真空管类,但根据它们的用途列于下方。

  2.   主动元件,在半导体类中属于执行保护功能,如下。

  •   保险丝(Fuse)-过电流保护,只能使用一次。

  •   自恢复保险丝(PolySwitch,self-resetting fuse)-过电流保护,可重设后重复使用

  •   金属氧化物压敏电阻、突波吸收器(MOV)-过电压保护,这些是被动元件,不像是TVS

  •   突波电流限制器(Inrush current limiter)-避免突波电流(Inrush current)造成损坏

  •   气体放电管(Gas Discharge Tube)

  •   断路器(Circuit Breaker)-过电流致动的开关

  •   积热电驿(Thermal Relay)-过电流致动的开关

  •   接地漏电保护插座(GFCI)或RCD

电容

  在电场存储电荷的元件。电容器在电路中用于过滤。电容器通常会改变所通过的交流电压,而不会改变恒定的直流电压。

  •   电容器(Capacitor)-固定的电容量

  •   电容电路(Capacitor network)

  •   可变电容器(Variable capacitor)-能够改变的电容量

  •   变容二极管(Varicap diode)-能够改变的电容量的二极管

电磁感应装置

  使用磁的电子元件

  •   电感元件(Inductor)

  •   可变电感器(Variable Inductor)

  •   变压器(Transformer)

  •   电动机(Motor)/发电机(Generator)

  •   螺线管(Solenoid)

  •   扬声器(Speaker)/麦克风(Microphone)

网络(Network)

  使用多个或多种类型的被动元件组成的复合电路元件,英文称为network,但中文里通常使用“电网络”(electrical network)来取代这种称呼。

  •   排阻或网络电阻

  •   排容或网络电容

  •   排电感

忆阻器(Memristor)

  •   忆阻器

压电装置、晶体谐振器

  使用压电效应的被动元件

  •   石英晶体谐振器(Crystal Oscillator)

  •   压电电动机(Ultrasonic Motor)-使用压电效应的电动机

  •   压电陶瓷片

电源

  电力来源

  •   电池(Battery)

  •   燃料电池(Fuel cell)-使用燃料进行化学反应产生电力的装置

  •   电源供应(Power supply)

  •   太阳能电池(Photo voltaic device)

  •   发电机(Electrical generator)

感测器

  •   感测器(Sensor)

  •   扬声器(Loudspeaker)

  •   加速度感测器(Accelerometer)

  •   超声波传感器

  •   红外接收二极管

  •   红外接收三极管

  •   霍尔传感器

  •   Thermal

  •   热电偶(Thermocouple),热电堆(thermopile)

  •   热敏电阻(Thermistor)

  •   电阻温度计(Resistance Temperature Detector、RTD)

  •   辐射热测量计(Bolometer)

  •   磁场(Magnetic field)

  •   湿度(Humidity)

  •   湿度计(Hygrometer)

  •   光敏电阻(Photo resistor)

固态电子元件,半导体

二极管

  这类的电子元件能够控制电流方向是单向的。

  •   二极管(Diode),整流器(Rectifier),桥式整流器(Bridge Rectifier)

  •   肖特基二极管(Schottky Diode)

  •   齐纳二极管(Zener Diode)

  •   发光二极管(Light Emitting Diode、LED)

  •   激光二极管(LASER Diode)

  •   光电二极管(Photodiode)

  •   太阳能电池(Solar cell)

  •   雪崩光电二极管(Avalanche Photodiode)

  •   定电流二极管(Constant Current Diode,Current Regulative Diode(CRD),或Current Limiting Diode):外观如同二极管,也有单向导通特性,但内部构造实际上是FET所接成。

  •   几何二极管

晶体管

  •   双极性晶体管(Bipolar Junction Transistor、BJT)-NPN或PNP

  •   异质结双极性晶体管

  •   达灵顿晶体管(Darlington transistor)-NPN或PNP

  •   场效晶体管(Field effect transistor、FET)

  •   结型场效应管(Junction Field Effect Transistor、JFET)-N-通道或P-通道

  •   金氧半场效晶体管(Metal Oxide Semiconductor FET、MOSFET)-N-通道或P-通道

  •   金属半导体场效应管(MESFET)

  •   高电子迁移率晶体管(HEMT)

  •   晶闸管(Thyristor)

  •   单接合面晶体管(UJT,Unijunction transistor)

  •   可编程化单接合面晶体管(PUT,Programmable UniJunction Transistor)

  •   绝缘栅双极晶体管(Insulated Gate Bipolar Transistor、IGBT)

集成电路

  •   数位集成电路(Digital circuit)

  •   类比集成电路(Analog circuit)

  •   霍尔效应感测器(Hall effect sensor)

混合式电路

  •   光电工程(Optoelectronics)

  •   光电耦合元件(Opto-isolator|Opto-Isolator,Opto-Coupler,Photo-Coupler)

  •   发光二极管显示器(LED Display)-七段显示器(Seven-segment display),十六段显示器(Sixteen-segment display),点阵式显示器(Dot-matrix display)

显示科技

  现在:

  •   白炽灯(Filament lamp)

  •   真空荧光显示器(Vacuum fluorescent display、VFD,preformed characters,七段显示器,starburst)

  •   阴极射线管(Cathode ray tube、CRT)(dot matrix scan(eg CRT显示器),radial scan(eg雷达),arbitrary scan(eg示波器))(单色&彩色)

  •   霓虹灯(Neon lamp)-使用氖(Neon)

  •   等离子显示器(Plasma display)

  过时

  •   数码管(Nixie Tube)

  •   幻眼管(Magic eye tube)

真空管

  运作在真空中的主动元件

  •   二极真空管(Diode)

  •   三极真空管(Triode)

  •   四极真空管(Tetrode)

  •   五极真空管(Pentode)

  •   六极管(Hexode)

  •   五栅变频管(Pentagrid Converter)

  •   八极管(Octode)

  •   Barretter

  •   小型抗震管(Nuvistor)

  •   小型电子管(Compactron)

  微波(Microwave)

  •   速电管

  •   磁电管

  光学(Optical)

  •   光电二极管(Photodiode)

  •   阴极射线管(Cathode ray tube、CRT)

  •   真空荧光显示器(Vacuum fluorescent display、VFD)

  •   光电倍增管(Photomultiplier)

  •   X射线管(X-ray tube)

组件、模组

  多个电子元件被组装在一起,作为一个元件

  •   振荡器

  •   显示设备

  •   液晶显示器(LCD)

  •   头戴式显示器

  •   电子滤波器(Filter)

  •   天线(Antennas)

  •   偶极天线(Dipole antenna)

  •   双锥形天线(Biconical antenna)

  •   八木天线(Yagi antenna)

  •   相控阵天线(Phased array)

  •   磁偶极天线(Magnetic dipole)

  •   抛物面反射器(Parabolic dish)

  •   喇叭天线(Feedhorn)

原型设计工具

  •   绕接(板)(Wire-wrap)

  •   面包板(Breadboard)

机械配件

  •   散热片(Heat sink)

  •   电风扇(Fan)

其他

  •   印刷电路板(英语:Printed circuit board、缩写:PCB)

标准缩写


  •   元件名称的缩写广泛被应用于工业:

  •   AE,ANT:天线(antenna)

  •   B:电池(battery)

  •   BR:桥式整流器(bridge rectifier)

  •   C:电容器(capacitor)

  •   CRT:阴极射线管(cathode ray tube)

  •   D或CR:二极管(diode)

  •   DSP:数字信号处理器(digital signal processor)

  •   F:保险丝(fuse)

  •   FET:场效晶体管(field effect transistor)

  •   GDT:气体放电管(gas discharge tube)

  •   IC:集成电路(integrated circuit)

  •   J:跳线或跳接点(jumper)

  •   JFET:结型场效应管(junction gate field-effect transistor)

  •   L:电感(inductor)

  •   LCD:液晶显示器(liquid crystal display)

  •   LDR:光敏电阻(light dependent resistor)

  •   LED:发光二极管(light emitting diode)

  •   LS:扬声器((loud)speaker)

  •   M:电动机、马达(motor),电表(meter)

  •   MCB:断路器(miniature circuit breaker)

  •   Mic:麦克风(microphone)

  •   MOSFET:金氧半场效晶体管(metal oxide semiconductor field effect transistor)

  •   Ne:霓虹灯、氖灯(neon lamp)

  •   OP,OPA:运算放大器(operational amplifier)

  •   PCB:印刷电路板(printed circuit board)

  •   Q:三极管(transistor)

  •   R:电阻器(resistor)

  •   RLA:RY:继电器(relay)

  •   SCR:可控硅(silicon controlled rectifier)

  •   SW:开关(switch)

  •   T:变压器(transformer)

  •   TFT:薄膜晶体管(thin film transistor(display))

  •   TH:热敏电阻(thermistor)

  •   TP:测试点(test point)

  •   Tr:三极管(transistor)

  •   U:集成电路(integrated circuit)

  •   V:真空管(valve(tube))

  •   VC:可变电容器(variable capacitor)

  •   VFD:真空荧光显示器(vacuum fluorescent display)

  •   VLSI:超大规模集成电路(very large scale integration)

  •   VR:可变电阻(variable resistor)

  •   X:晶体振荡器,陶瓷谐振器(crystal,ceramic resonator)

  •   XMER:变压器(transformer)

  •   XTAL:晶体振荡器(crystal)

  •   Z或ZD:积纳二极管(Zener diode)


关于电子元件,小编为大家就分享这些。欢迎联系我们合运电气有限公司,以获取更多相关知识。
