Vienna整流器

时间:2022-10-18 人气: 来源:山东合运电气有限公司

  Vienna整流器是脉冲宽度调变的整流器,可以接收三相交流电源,也是功率因数修正电路,是Johann W.Kolar在1990年发明。

特点


 Vienna整流器的特点如下:

  •   三相三电平的PWM整流器,其中包括三个功率晶体,可以控制输出电压。

  •   输入只需要三条电源线,不需要连接对应中性点的线

  •   主回路维持电阻特性[来源请求]

  •   升压式架构(输入电流连续)

  •   单向的功率流动[3]

  •   高功率密度

  •   低的导通共模EMI噪声

  •   要控制使中性点电压稳定,比较简单

  •   低复杂度,实现成本低

  •   低导通损失

  •   在电源三相不平衡,或是电源失效时,仍有可靠的行为特性(保证有类似电阻的特性)


拓朴


  Vienna整流器是三相三电平的PWM整流器。可以视为是三相的二极管电桥,配合整合式的升压转换器。

应用



  Vienna整流器可以用在任何有用六个开关的转换器,希望产生弦波输入电流以及可控电压输出的情形,而且能量不需回灌到电路的应用下。在整务上,若有足够空间,可以证明额外硬件成本的合理性时,适合使用Vienna整流器。包括:

  •   电信电源

  •   不间断电源

  •   交流驱动器的交流输入端

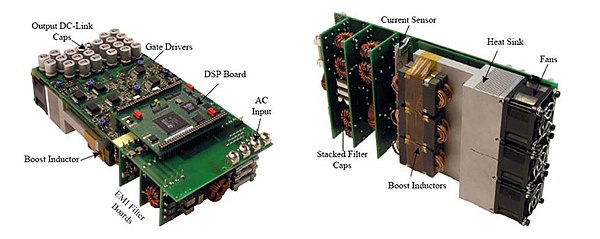

  右图有风冷10 kW Vienna整流器(载波频率400 kHz),有弧弦波输入电流以及可控输出电压。大小是250mm x 120mm x 40mm,功率密度是8.5 kW/dm3,总重2.1 kg。


关于Vienna整流器,小编为大家就分享这些。欢迎联系我们合运电气有限公司,以获取更多Vienna,整流器,Vienna,整流器,是,脉冲,宽度,调相关知识。
