常用恒流源电路分析

时间:2022-09-11 人气: 来源:山东合运电气有限公司

常用恒流源电路分析
恒流电路有很多场合不仅需要场合输出阻抗为零的恒流源,也需要输入阻抗为无限大的恒流源,以下是几种单极性恒流电路:

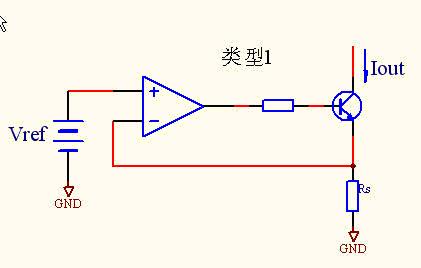

类型1:

常用恒流源电路分析
特征:使用运放,高精度

输出电流:Iout=Vref/Rs








常用恒流源电路分析

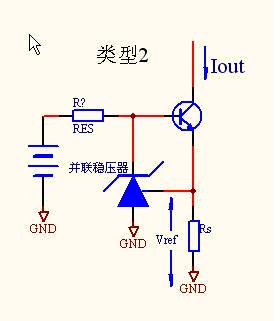

类型2:

特征:使用并联稳压器,简单且高精度

输出电流:Iout=Vref/Rs

检测电压:根据Vref不同(1.25V或2.5V)











常用恒流源电路分析

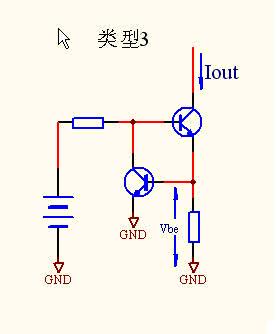

类型3:

特征:使用晶体管,简单,低精度

输出电流:Iout=Vbe/Rs

检测电压:约0.6V

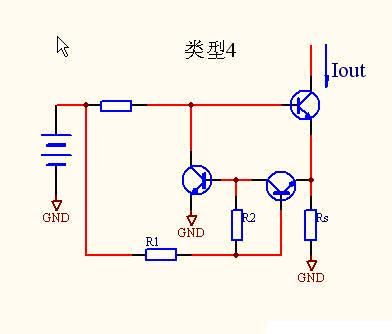

类型4:

特征:减少类型3的Vbe的温度变化,低、中等精度,低电压检测

输出电流:Iout=Vref/Rs

检测电压:约0.1V~0.6V

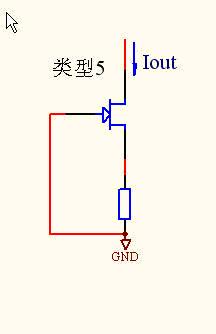

类型5:

特征:使用JEFT,超低噪声

输出电流:由JEFT决定

检测电压:与JEFT有关

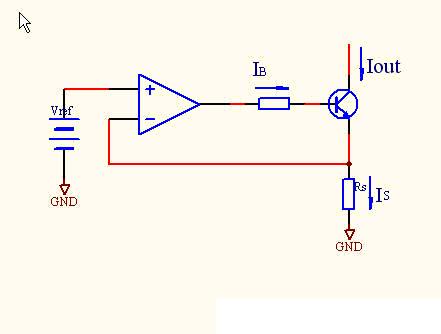

其中类型1为基本电路,工作时,输入电压Vref与输出电流成比例的检测电压Vs(Vs=Rs×Iout)相等,如图5所示,







                  图5

注:Is=IB+Iout=Iout(1+1/hFE)其中1/hFE为误差

若输出级使用晶体管则电流检测时会产生基极电流分量这一误差,当这种情况不允许时,可采用图6所示那样采用FET管





图6

Is=Iout-IG

类型2,这是使用运放与Vref(2.5V)一体化的并联稳压器电路,由于这种电路的Vref高达2.5V,所以电源利用范围较窄

类型3,这是用晶体管代替运放的电路,由于使用晶体管的Vbe(约0.6V)替代Vref的电路,因此,Vbe的温度变化毫无改变地呈现在输出中,从而的不到期望的精度

类型4,这是利用对管补偿Vbe随温度变化的电路,由于检测电压也低于0.1V左右,应此,电源利用范围很宽

类型5,这是利用J-FET的电路,改变Rgs 可使输出电流达到漏极饱和电流IDSS,由于噪声也很小,因此,在噪声成为问题时使用这种电路也有一定价值,在该电路中不接RGS,则电流值变成IDSS,这样,J-FET接成二极管形式就变成了“恒流二极管”

  以上电路都是电流吸收型电路,但除了类型2以外,若改变Vref极性与使用的半导体元件,则可以变成电流吐出型电路。
