逆变器是什么东西厂家带你了解

时间：2022-03-08 人气：来源：山东合运电气有限公司

逆变器是将直流电压转换为交流电压的设备。在大多数情况下，输入直流电压通常较低，而输出交流电压等于 120 伏或 240 伏的电网供电电压，具体取决于地区的差异。

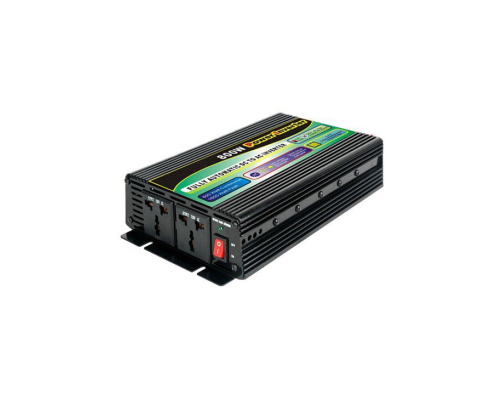

车载逆变器

什么是逆变器

逆变器是通过半导体功率开关的开通和关断作用，把直流电能转变成交流电能的一种变换装置，是整流变换的逆过程。

车载逆变器的整个电路大体上可分为两大部分，每部分各采用一只TL494或KA7500芯片组成控制电路，其中第- -部分电路的作用是将汽车电瓶等提供的12V直流电，通过高频PWM (脉宽调制)开关电源技术转换成30kHz-50kHz、220V左右的交流电;第二部分电路的作用则是利用桥式整流、滤波、脉宽调制及开关功率输出等技术，将30kHz~ 50kHz、220V左右的交流电转换成50Hz、220V的交流电。

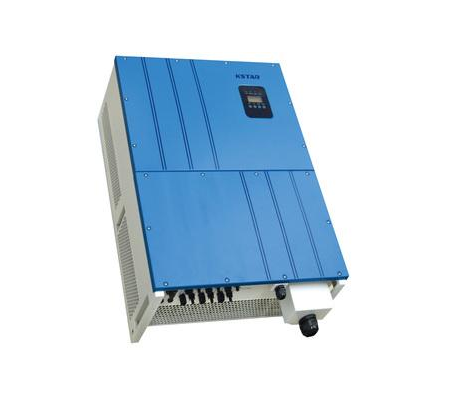

光伏逆变器

逆变器的作用

逆变器可以作为太阳能等应用的独立设备构建，也可以作为单独充电的电池的备用电源。另一种配置是当它是更大电路的一部分时，例如电源单元或 UPS。在这种情况下，逆变器的输入直流电来自 PSU 中的整流市电交流电，而当有电源时，来自 UPS 中的整流交流电，而当电源故障时，则来自电池。

逆变器从直流电源提供交流电压，可用于为额定交流电源电压的电子设备和电气设备供电。此外，它们还广泛用于开关模式电源的反相级。电路根据开关技术和开关类型、波形、频率和输出波形进行分类。这些具有不同的电路配置、效率、优点和缺点。

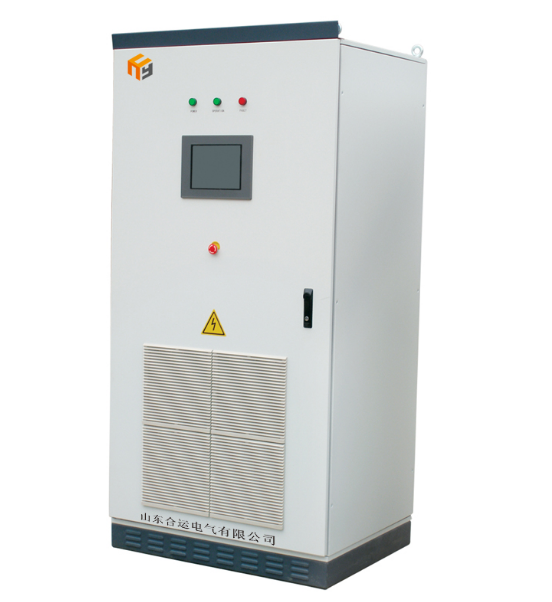

大型太阳能逆变器

基本逆变器操作

基本电路包括振荡器、控制电路、功率器件的驱动电路、开关器件和变压器。

直流到交流电压的转换是通过将存储在直流电源(例如电池)中或来自整流器输出的能量转换为交流电压来实现的。这是使用连续打开和关闭的开关设备完成的，然后使用变压器升压。尽管有一些配置不使用变压器，但这些配置并未广泛使用。

直流输入电压由功率器件(例如 MOSFET 或功率晶体管)以及馈送到变压器初级侧的脉冲来打开和关闭。初级中的变化电压在次级绕组处感应出交流电压。变压器也可用作放大器，它以由匝数比确定的比率增加输出电压。在大多数情况下，输出电压从电池提供的标准 12 伏提高到 120 伏或 240 伏交流电。

三个常用的逆变器输出级是带中心抽头变压器的推挽式、推挽式半桥式或推挽式全桥式。带中心抽头的推拉因其简单且有保证的结果而最受欢迎;但是，它使用较重的变压器并且效率较低。

关于逆变器是什么东西厂家带你了解，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多逆变器是什么,什么是逆变器,逆变器厂家相关知识。
