保险丝

　　保险丝，又称熔断器、熔丝，是一种连接在电路上用以保护电路的一次性元件，通常采用低熔点的铅锡合金、锌、铜、银的丝状或片状材料制成。当电路上电流过大时，使其中的金属线或片产生高温而熔断，导致开路而中断电流，以保护电路免于受到伤害。旧保险丝熔断后需要人工更换新的保险丝以使电路恢复运行。

种类、标示

　　保险丝上通常会标示额定电流、额定电压、厂牌、安规、速度、中断容量等。一般电器设备开机通电时瞬间常会有一定的冲击电流，较正常工作电流高，保险丝如立即熔断将造成使用的困扰，为配合电路特性的需要，保险丝依熔断速率约可分为若干类，小型保险丝熔断速率的类型通常会以英文字母代号表示：常见的有

• 　　T（Time-lag）代表慢熔型

• 　　F（Fast）代表快熔型

• 　　M（Mediumtime-lag）代表中等速度

　　另有比T更慢熔的TT与比F更快熔的FF等。

规格参数的意义

• 　　额定电流：保险丝可以允许连续流通而不会发生熔断的电流（不是保险丝会熔断的电流）

• 　　额定电压：保险丝熔断时可以应付的电压。如果保险丝所能承受的电压不足，熔断后的两端点间可能发生电弧现象而无法完全断路。

• 　　允通能量（let-throughenergy）：又称{\displaystyleI^{2}t}{\displaystyleI^{2}t}值，由过电流到保险丝熔断时所通过的能量。

• 　　断流容量或称启断容量，直译中断容量（breakingcapacity或interruptingcapacity）：保险丝断路前可以安全处理的最大电流。所用保险丝的中断容量须大于回路所可能发生的最大短路电流，否则短路瞬间还没熔断前有发生危险之虞，是电力保险丝的重要安全参数之一。BS88保险丝的断流容量为80kA；小型电子用保险丝中断容量较小，一般无标示此参数。

• 　　温度折减（temperaturederating）：在25℃下额定容量为1安培的保险丝在低温（例如负40℃）时可能允许通过多10～20%的电流，在高温（例如100℃）时可能只允许通过原有容量80%的电流。各种保险丝的温度折减不同，应查阅规格书为准。

• 　　截断电流（cut-offcurrent）：若故障电流很大，保险丝会在故障电流峰值前熔断，降低了的峰值称作截断电流。

外型

• 　　条丝状。早期原始型态的保险丝，直接以螺丝锁定，用于各种尺寸的旧式开关、插座。

• 　　片状（裸片状）。比旧式丝状方便使用。

• 　　玻璃管状。有几种不同尺寸，常见于电子产品。

• 　　6.3x32mm（直径x长度）

• 　　5x20mm

• 　　陶瓷管状。有几种不同形状及尺寸，可避免玻璃爆裂。

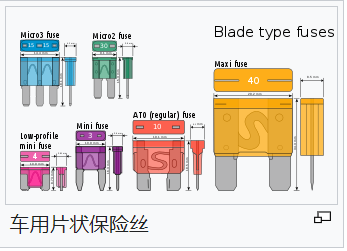

• 　　塑胶片状带金属片状接脚：汽车保险丝。

• 　　表面接着元件（SMD）型

• 　　圆柱体状，插件式：直接焊接于电路板上，用于产品内部。

　　.

标志

　　大多数保险丝的标记在身上或端盖与标记，指示其评级。但是表面黏着技术封装的保险丝功能很少或没有标记，使识别非常困难。

　　保险丝可能出现类似的显著不同的特性，确定了它们的标记。保险丝标记通常会传达以下信息：

• 　　保险丝的额定值(安培)

• 　　保险丝的电压等级

• 　　时间-电流特性，即保险丝熔断速度

• 　　批准由国家和国际标准机构

• 　　制造商/产品编号/系列

• 　　中断能力

低压保险丝

　　低压保险丝用于在分布在行业和最终用户，例如保险丝盒。典型的额定电压为230/400伏交流电。对于工业设施，有版本高达1000伏直流或交流电压。

D系统（DIAZED）

　　DIAZED系统是由西门子舒克特开发（第一当前尺寸DII）。从1909直到它取代了通常的融合一体式插头，例如在美国仍然在使用（螺丝型）。螺丝帽和保险丝的分离（“盒”）。

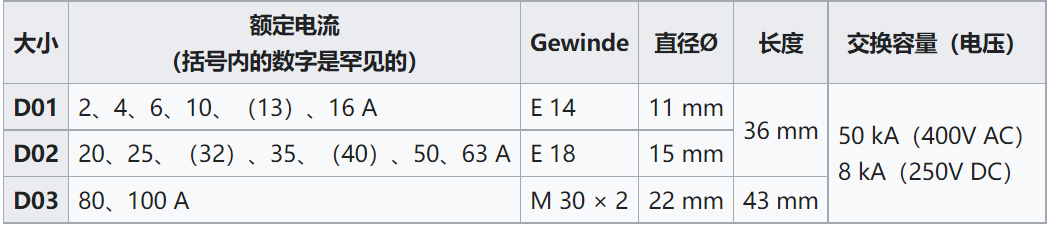

D0系统（NEOZED）

　　NEOZED系统成立于1967年由西门子公司引进。优点是体积更小，低功耗（更少的热量）。

DL-System（东德）

　　在东德，除了D-和DL-System380VAC的是共通的。对现有装置DL-System仍在生产（GG版，400V交流）。

高压保险丝

　　在高压电塔与电线杆上，经常使用兼具启断开关功能的熔丝链开关（FuseCutout），作为输配电系统的过电流或短路保护。

其他类型的保险丝

可恢复式保险丝

　　可恢复式保险丝（PPTC），或称自恢复保险丝或过流保护片。当电流超过标准，停止供电；如果恢复电流标准内，自动重新供电，不需人工替换保险丝

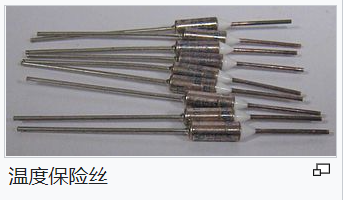

温度保险丝

　　温度保险丝（Thermalcutoff）常见于现今的电热类装置之中，当温度超过一定的安全温度后会熔断。

　　具有温度保险丝的装置例如：电锅、电热器、咖啡机、吹风机等。

　　温度保险丝的规格中虽也有容许电流一项，但要注意的是：温度保险丝并没有与电流保险丝一样的电流保护作用，不可混淆。
