详解光伏系统两类故障处理方法

时间:2022-12-26 人气: 来源:山东合运电气有限公司

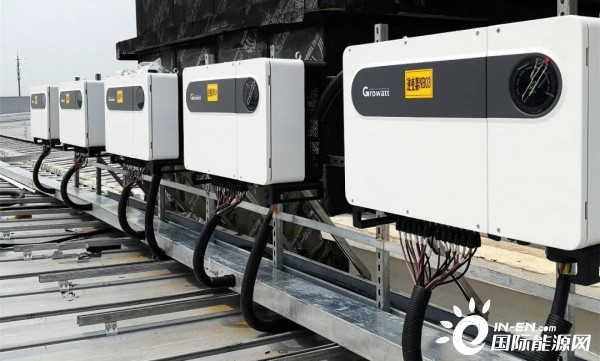

逆变器是光伏系统的安全管家中心,在光伏系统运行时,不仅时时刻刻检查逆变器本身的健康状态,如逆变器内部腔体温度、主要元器件的温度和运行情况,还有母线电压、芯片之间的通讯情况等等,还要检测组件和直流系统的绝缘、电压电流,以及交流输出的电压、电流、频率等等,一旦出现故障,需及时处理。

但经常做逆变器维护的人会发现:逆变器并不是一出现故障就会停机运行,有些故障,逆变器只会显示警告、亮红灯,不会马上停机;有些故障逆变器会停机,但停机时间有长有短。这是什么原因呢?

逆变器故障就像人生病一样,有大有小,有些病可自愈或自己吃药可好,不影响工作,如普通感冒,有些病则要去医院治疗。逆变器的故障也分为一般性故障和严重性故障,提升系统发电量是最主要的目标,有些小故障影响不大,系统还可运行,如果一出现故障就停机,会影响系统的发电量,但如果选择在晚上或者阴天停机维修,对发电的影响更小。有些故障涉及到人身和设备的安全、或者安规,逆变器必须马上停机。

一般性故障

一般性故障故障逆变器会在机器、监控发出报警,红灯闪或者有报警的嗡鸣声,提示要尽快处理,但也可稍晚一点处理。有以下几种警告情形:

1)漏电流:直流和交流线绝缘电阻过小都会出现漏电流,大部分厂家都会设定两个绝缘电阻值,如100千欧和50千欧,低于100千欧逆变器就会报警告,但不停机,让维护人员封闭现场,晚上再处理,稍低于这个值对设备影响不大;但如果低于50千欧,涉及到安规,就必须马上停机。

2)风扇故障:大型逆变器一般有3个或者以上的风扇,现在逆变器一般采用智能风冷,风扇要到一定的温度才会开启,并且风速随温度升高而升高,所以如果检测到一个风扇不转,逆变器其实并不需要马上停机,还可运行一段时间,只是输出功率稍微降低一点便可,因为从发现故障到维修还需要一段时间,继续运行可以减少一部分电费损失。

3)对外通讯故障:逆变器对外通讯很重要,但并不是说时时刻刻都需要,稍晚一点接上也是可行。

4)组串接入故障:如果一个组串发生断路,或者短路事故,把这一串组串拔出来即可,不影响别的组串发电。

一般性故障的共性:不会对人身和逆变器的安全产生大的影响,事态不会马上扩大,可以缓一下处理,但并不表示事件不处理,凡是逆变器出现报警都必须尽快处理,等故障消除后才能正常运转。

严重性故障

当逆变器检测到严重性故障,会马上启动保障机制,逆变器停止运行,防止事情进一步扩大。如以下几种情形:

机器严重故障:如温度过高、过流保护、母线电压异常、继电器异常、驱动异常、辅助电源异常等等。逆变器如果出现硬件或软件故障,本身就不会运行了,当然也就停机了。

安全方面:直流电压过高、直流绝缘阻抗低,AFCI直流拉弧,这些故障如果不当即处理,就有可能引发人身触电事故,或者火灾事故,或者影响电网其它设备正常运行。

安规方面:电网电压异常,无市电,电网频率异常、直流分量高等等。逆变器有很多安规方面的标准,其中绝大部分是逆变器的设计要求方面的,在系统运行过程是出现超过安规的情况,主要表现在电网电压和频率方面。

国家标准规定,交流输出侧过电压/欠电压保护范围是额定电压的85%到110%,当超过这个标准时,逆变器要停止运行。单相并网的额定电压是230V,当电网电压低于195.5V或者高于253V时;三相并网的电压是400V,当电网电压低于340V或者高于440V时,逆变器原则上要停机。频率在49.5Hz到50.2Hz之间,逆变器可以持续运行,如在48Hz到50.2Hz之间,逆变器10分钟之内要停机,如果低于48Hz,逆变器要在0.2秒内停机。

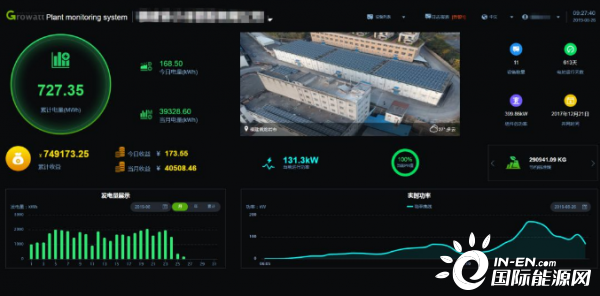

逆变器是光伏系统的安全管家,古瑞瓦特为了方便投资方管理电站,设计了多种监控工具,在手机APP端和电脑端可随时随地查看电站的运行情况,如果出现故障会以短讯,邮件等各种方式提醒电站管理者;电站投资方也应养成经常看电站运行数据的习惯,发现问题及时解决。
