固德威逆变器助力大学校园绿色用电
时间:2022-12-25 人气: 来源:山东合运电气有限公司
目前,固德威HT系列机型已广泛应用于工商业电站,基于固德威120/100kW逆变器的组串式解决方案起到了降本增效的作用,获得了投资方或业主的肯定。
HT工程案例
本次固德威的技术人员应项目方的要求,来到了德州某校园光伏电站项目现场进行并网前设备的检查和调试,同时本文以项目筹备期、建设期和运维期三个阶段介绍该项目情况。
一、项目前期筹备
项目地为德州某学校,由德州XX新能源投资建设,德州XX通过和学校领导、物业公司多次磋商,采取了能源合同管理的模式,项目采用“自发自用,余电上网”多点低压接入模式,光伏发电的电以75折的价格卖给学校(学校正常用电在0.8元)。
项目总装机量为1.3MWp , 分9个并网点接入学校原变压器的低压侧,该电站共由5072块太阳能电池组成,年平价利用小时数超过1300个小时(水泥屋面最佳倾角),发电量近170万电/年,可创造近100万/年的收益,预计项目5年内可以收回成本。
通过前期勘测,确定了每个屋面(包括公寓、食堂、图书馆、办公楼和实验楼等)的安装容量,考虑到单个屋面的直流组串不跨接,确定使用固德威100/50kW俩种型号的逆变器,组件采用22~24一串接入逆变器。

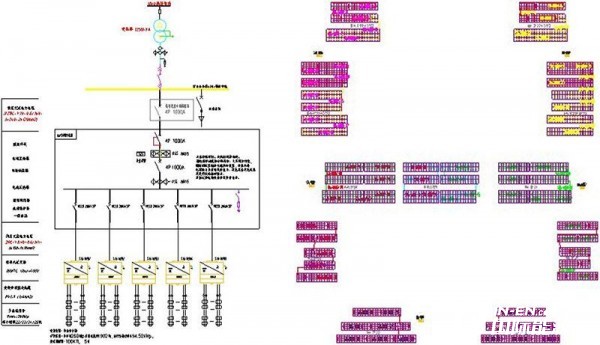

办公楼电气图 办公楼组串接线图
二、项目建设期
整个项目的建设期为2个月。工作内容包括前期进场准备、支架基础、支架安装、桥架安装、光伏线放线连接、逆变器安装、交流线缆放线、全场防雷接地、配电柜安装、并网调试、组件及电气设备测试、检修通道及水洗系统测试、并网启动等。
2.1 基础和支架(10~14天)
2.1.1 水泥基础

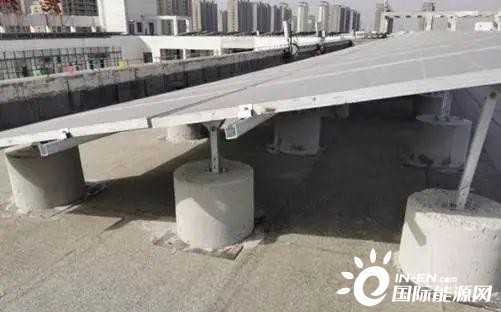

屋面是水泥屋面,基础圆柱体的水泥墩结构,预埋M12的U型螺栓,预埋深度为180mm。
水泥基础
2.1.2 支架安装
整个现场有单排10度角、双排10或20度角、三排10度角三种安装形式,通过抬高倾角降低组串前后排间距,方便安装更多数量的组件。对于有坡度的屋面,还需要利用支架进行找平。

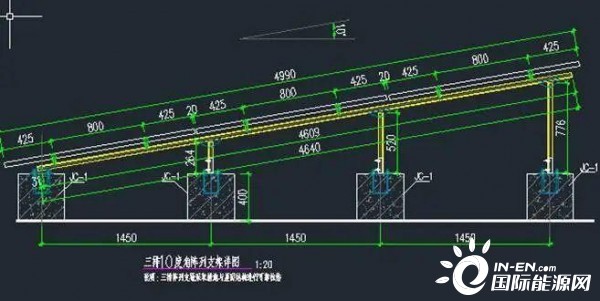

三排10度角安装

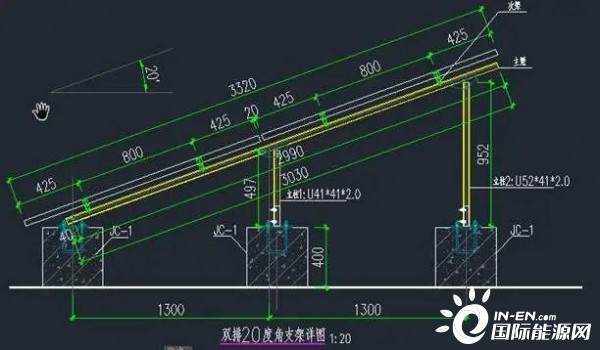

双排20度角安装
2.2组件安装(3~5天)
现场组件采用多晶60片组件,组件采取竖排平铺的方式,没有周边建筑的遮挡从而也不存在阴影遮挡的问题;另外组件与组件之间预留了充足的空间,方便后期的运维工作。组件是非常容易积灰的,后期要定期清洗。
组件安装完成图
2.3 逆变器安装(2~3天)
逆变器采用固德威GW100K-HT/GW50KS-MT机型,按照经济性原则,逆变器靠近组件阵列安装,在水泥混凝土屋面,可以利用组件支架背面进行安装,逆变器预留足够的间距散热。
固德威工商业产品有30/36/40/50/60/80/100/120kW多个功率段机型,可以满足工商业电站的一切需求,其中以HT 120/100kW降本增效最为明显,HT最大效率可达98.6%,具备多路MPPT,15A大电流兼容高功率&双面组件,集成PID修复功能,智能风冷,夏季发电更高;支持最大300mm?铝线/铝合金线缆和直流组串二汇一,节约交直流线缆成本。

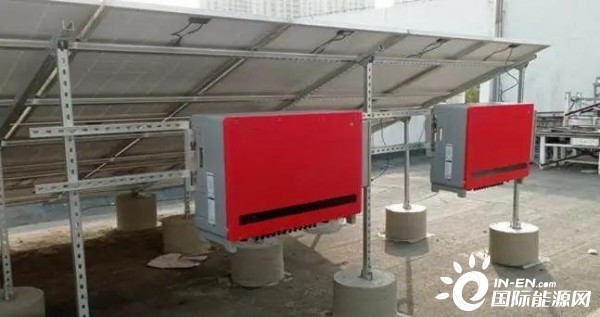

逆变器安装图(接线前)
2.4 电缆与接地(5~7天)
组串至逆变器的电缆采用PV 1-F 1*4mm?光伏专用电缆,沿支架横梁敷设;逆变器交流电缆采用铝合金电缆YJLHV22-0.6/1kV-3*150+2*70mm?,在桥架内敷设,电缆在进入和引出桥架时外部套了皮管,防止电缆的磨损破坏。
小固提醒:当逆变器交流侧接线完成,建议用防火泥对间隙进行填充和密封。

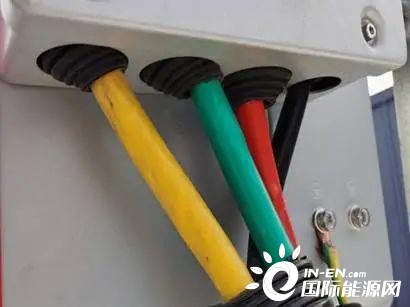

逆变器交流线缆
阵列四周通过扁钢与原屋面接地装置可靠连接,逆变器外壳进行重复接地,线缆槽之间多处防雷接地措施。
2.5 接入配电柜(2~3天)

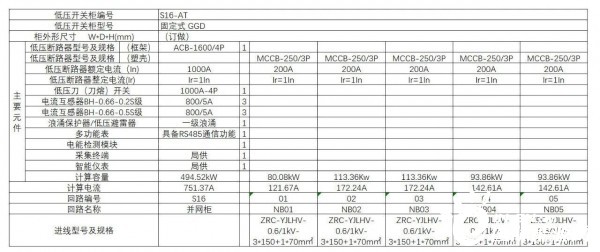

在不同的并网点安装9个定做好的配电柜,再把交流线缆接入相应的配电柜里,等待电网公司安装电表。

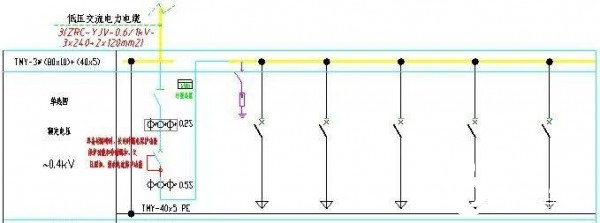

并网点9-综合办公楼
三、运营期

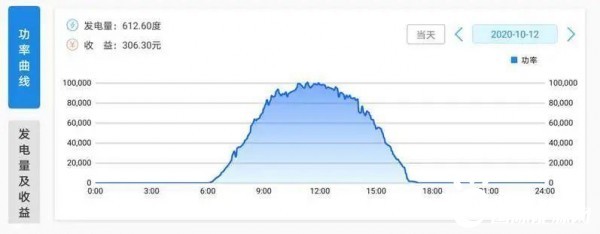

在通过电网公司验收并网后,观察到电站运行无异常,电站发电量超出预期,下图是其中一台GW100K-HT在10月21日发电曲线,累计发电为600多度。
发电数据 (单台单天)
电站稳定的运行离不开高质量的设备,另外安装运维方面也是值得大家注意的,下面小固列了一些工商业项目中的注意事项:
· 组件压块需要紧固,防止组件跌落损坏;
· 组件做好有效的接地,防止系统报绝缘或接地故障;
· 逆变器安装牢靠,并且预留一定的空间,有利于散热和通风;
安全高效的工商业光伏电站离不开规范标准的安装,长期稳定的光伏电站又离不开专业化的运维;电站依托固德威智慧能源管理平台,可以精确定位到每个电站、设备、组串,高效快速的反映故障信息,给出合理化建议。
总结
学校作为政府的教育机构,运营稳定,土地产权明确,房屋结构较好,一般不会有较大的改造,用电量稳定,电站收益相对高。有助于建设环保节约型校园,绿色用电,让学生对新能源有更加直接的认识,激发学生研究的热情。
固德威提供光伏、储能、智慧能源整体解决方案,助力每一幢建筑都能成为发电站,每一幢建筑都可以用上清洁能源。
