多倍压器
时间：2022-12-11 人气： 来源：山东合运电气有限公司
多倍压器是一种电子电路，能够把从交流电电源提供的较低电压转换至较高的直流电压，通常使用一个电容器和二极管的网络。

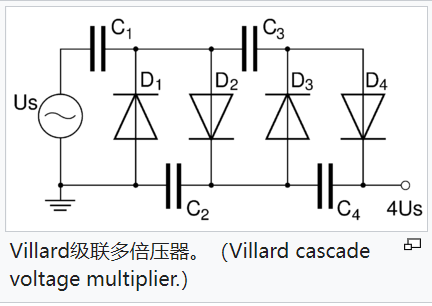

多倍压器可以用来生成几十到几百的电压，给家电使用，也能生成数百万伏特，给如高能物理实验和闪电安全检测等目的使用。最常见类型的多倍压器是半波串联多倍压器（half-waveseriesmultiplier），也称为Villard级联（但实际上由HeinrichGreinacher发明）。
运作

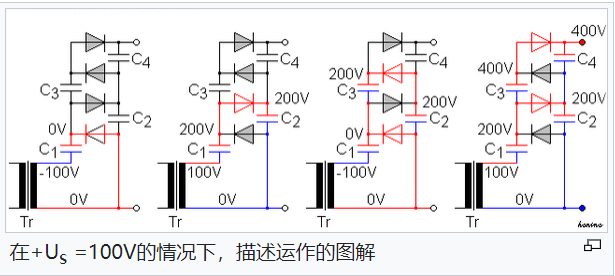

假设交流电源的峰值电压为+Us，并假设当充电时，C值是足够高的，以允许这一电流流动没有明显的电压变化，那么这个级联的（简化的）工作过程如下：
负峰值（-Us）：通过二极管D1，电容器C1充电至UsV（电容器左右板之间的电位差是Us）。
正峰值（+Us）：C1的电压和电压源的电压加在一块，从而透过D2将C2的电压充至2Us。
负峰值：C1的电压已经下降到0V，因此允许通过D3将C3的电压充到2Us。
正峰值：C2的电压上升到2Us（类似于步骤2），也把C4的电压充到2Us，输出电压（C2和C4下的总和电压）上升直到达到4Us。
在现实上，C4的电压要达到完全充满（fullvoltage），需要更多的周期。每一个额外的两个二极管和两个电容器组成的阶段，借由两次峰值交流电压，增加输出电压。
关于多倍压器，小编为大家就分享这些。欢迎联系我们合运电气有限公司，以获取更多相关知识。
