电阻色码

时间:2022-12-03 人气: 来源:山东合运电气有限公司

  电阻色码,是一种以色彩码标示出电阻器的电阻值与误差范围的方式,电容及电感也可用相同方式标示其容值(或感值)及误差范围。


电阻色码、电容、电感






  色码标示的电阻其单位取欧姆(Ω)、电感取微亨(µH,10-6亨利)、电容取皮法(pF,10-12法拉)(这是因为亨利跟法拉两个单位本身都太大了)。按RLC排列记忆,各自基本单位前缀系数的规律为公比μ逐缩。


  •   色码A为其数值的第一位数。

  •   色码B为其数值的第二位数。

  •   色码C为其倍率,若数字为c,其倍率为{\displaystylec}c。

  •   色码D若存在,则其表示数值的误差范围,若没有色码D,其误差范围为20%。


  例如:一个电阻所用的色码顺序为黄,紫,红,金(页面存档备份,存于互联网档案馆)


  •   第一个数字4(黄色),第二个数字7(紫色),倍率{\displaystyle10^{2}}10^{2}(红色),电阻为4,700Ω

  •   误差±5%(金色),±10%(银色)

  •   因此实际的电阻值在4,465与4,935Ω之间。

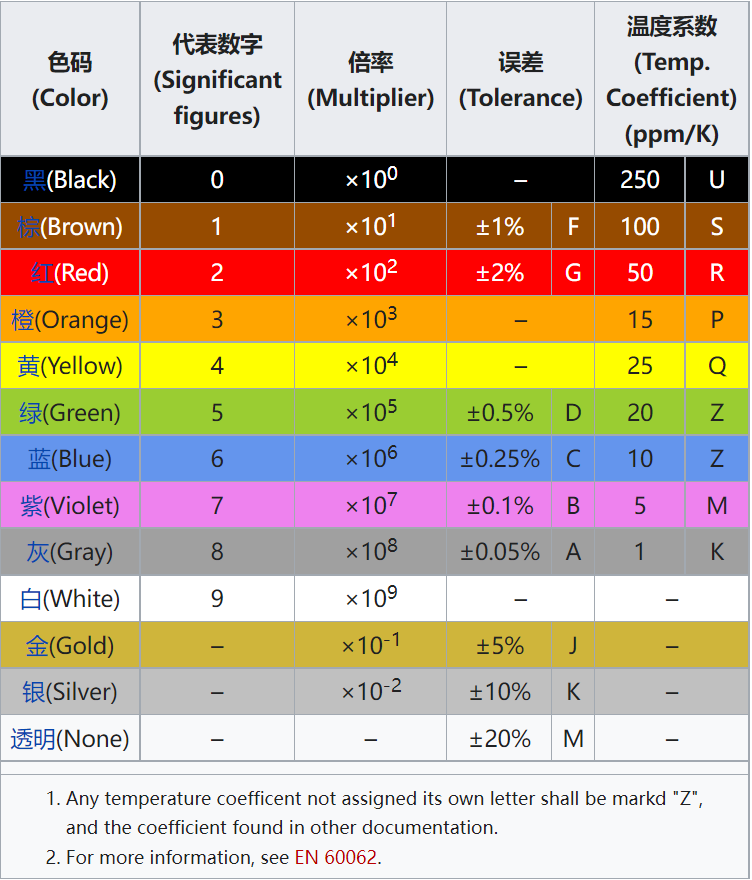

  电阻色码的标准被制定在EN60062:2005:


关于电阻色码,小编为大家就分享这些。欢迎联系我们合运电气有限公司,以获取更多相关知识。
