便携式机车升弓电源

时间：2021-10-26 人气：来源：山东合运电气有限公司

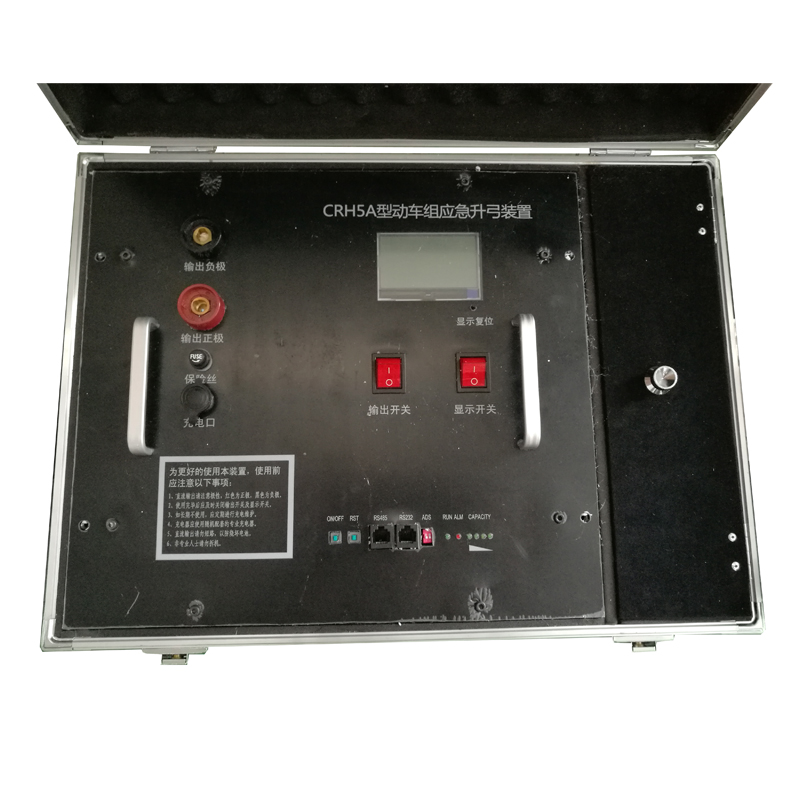

便携式机车升弓电源(图1)

产品简介

HYSG系列受电弓应急升弓装置是满足动车组升弓蓄电池欠压导致无法升弓所研制，当动车组出现蓄电池欠压，无法升弓而造成动车组无法正常发车；在紧急情况下，通过应急升弓装置提供辅助电源，直接升起受电弓，达到终启动动车组的目的；本装置均采用蓄电池作为系统电源，控制系统为我公司根据用户实际要求研发，产品以单片机为控制核心、大功率 Mos管为开关器件，以触摸屏为人机界面的智能化设备，具有启动、停止功能、电池电压、工作电流、运行时间、电压、电流限值报警和过流、短路、欠压等保护功能。自动记录运行时间、电流电压参数、故障信息等。

控制系统应用SPWM 脉宽调制技术以 MOS 功率管和 STC 高性能单片机、触摸屏等主要部件构成，实现对空气压缩机直流电机全压启动或软启动。该装置采用便携式设计，备用在车上，使用方便快捷。充电器采用便携式设计，主要用于应急升弓装置电池电压低于一定值时完成对应急升弓装置的充电；该充电器具有输出过压、过流保护功能、恒流、恒压充电功能。

产品参数

1、输出电缆配置：3m，并带满足动车组使用要求专用插头

2、电池标称电压：DC100V，标称容量：10Ah；持续工作电流：≤50A

3、标准充电电流：≤5A，

4、电池工作电压：109.2V-78V，放电保护截止电压：78V

5、装置重量≤20Kg

6、充电器参数：额定输入电压：AC200V-AC240V，额定输出电压：109.2V±0.5V，额定输出电流：3A±5%，充电时间：约 4 小时。
